TVS（Transient Voltage Suppressor）二極管是一種常用于保護電子設備免受電壓突變引起的損壞的器件。它能夠快速響應并吸收過電壓，以保護其后面的電路。在選擇TVS二極管時，需要考慮一些重要的因素。本文將為您提供TVS二極管選型的指南，并介紹一些注意事項。

1、額定電壓（VWM）：

TVS二極管的額定電壓是指它能夠持續工作的最大電壓。在選擇TVS二極管時，應根據所需保護的電路的最大工作電壓來選擇合適的額定電壓。額定電壓應大于或等于電路最大工作電壓。

2、峰值脈沖功率（PPM）：

TVS二極管能夠吸收的最大脈沖功率是其重要的性能指標之一。它表示了在一定時間內，TVS二極管可以吸收的最大能量。在選擇TVS二極管時，應根據所需保護的電路的最大峰值功率來選擇合適的PPM值。

3、響應時間（tr, tf）：

TVS二極管的響應時間是它從無響應狀態到完全吸收過電壓的時間。較短的響應時間意味著更快的保護響應。在選擇TVS二極管時，應盡量選擇響應時間較短的型號。

4、最大脈沖電流（IPP）：

TVS二極管能夠吸收的最大脈沖電流也是考慮的因素之一。它表示了在一定時間內，TVS二極管可以承受的最大電流。在選擇TVS二極管時，應根據所需保護的電路的最大脈沖電流來選擇合適的IPP值。

5、電壓-電流特性曲線：

TVS二極管的電壓-電流特性曲線描述了其在不同電壓下的電流吸收能力。該曲線應平穩且線性，以確保在過電壓情況下能夠提供穩定的保護。

6、封裝類型：

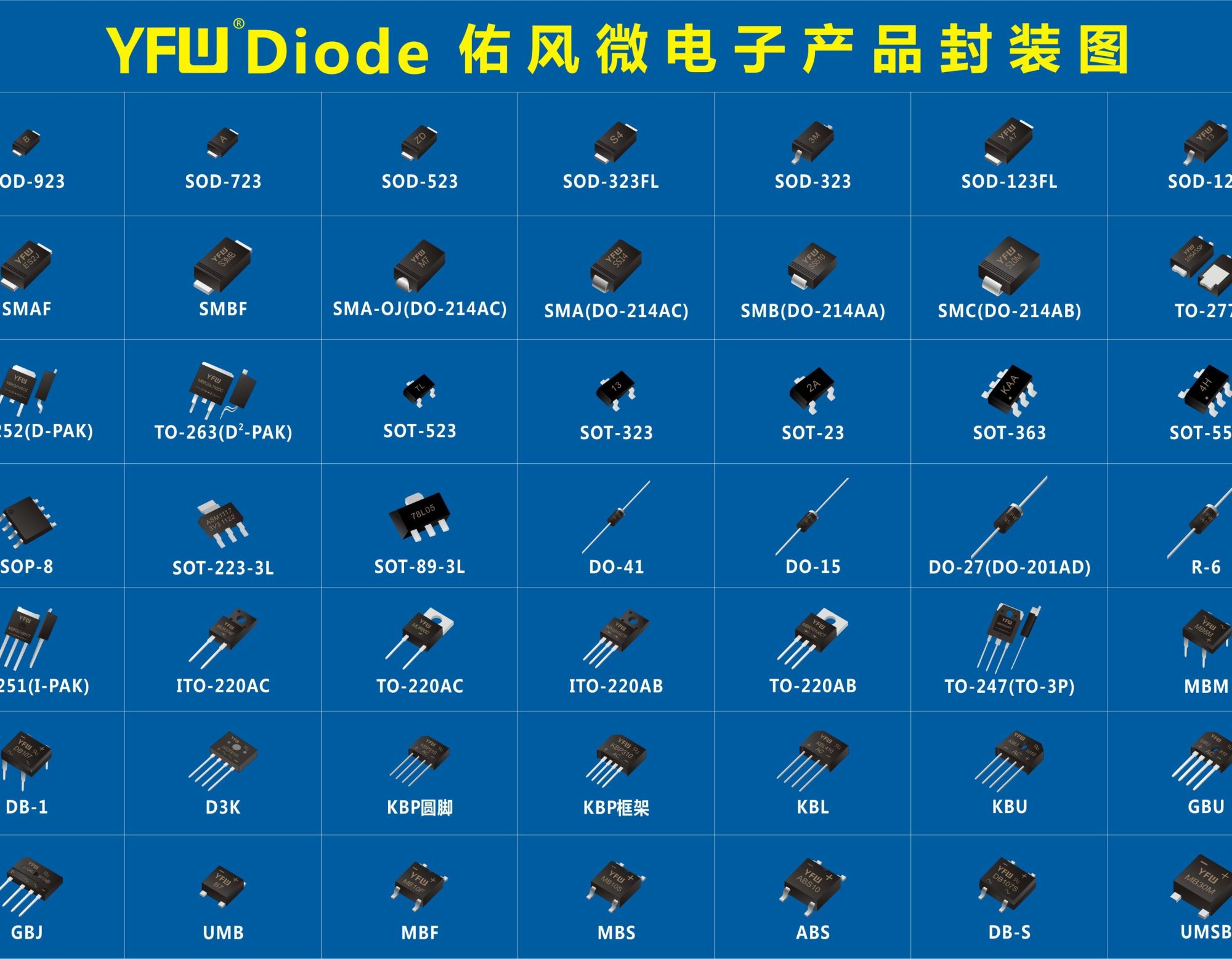

TVS二極管的封裝類型通常有SMA、SMB、SOD等。選擇合適的封裝類型取決于應用的空間限制和散熱要求。

7、可靠性：

TVS二極管是關鍵的保護元件，其可靠性對于系統的穩定性和長壽命至關重要。在選擇TVS二極管時，應考慮其可靠性指標，如壽命、溫度穩定性和抗熱沖擊能力等。

注意事項：

1、選擇合適的額定電壓和PPM值，確保TVS二極管能夠滿足電路的保護需求。

2、注意TVS二極管的最大脈沖電流和響應時間，以確保其能夠快速響應并吸收過電壓。

3、根據應用環境，選擇合適的封裝類型和尺寸，確保TVS二極管能夠正確安裝和散熱。

4、注意TVS二極管的電壓-電流特性曲線，確保其在不同電壓下具有良好的吸收能力。

5、選擇可靠性較高的TVS二極管，以提供長期穩定的保護。

總結：

TVS二極管的選擇應根據所需保護的電路的最大工作電壓、峰值脈沖功率、響應時間、最大脈沖電流和封裝類型等因素進行。此外，還應注意其電壓-電流特性曲線和可靠性指標。正確選擇TVS二極管將確保電子設備免受過電壓損壞的風險。
