相比于傳統的硅（Si）MOSFET，SiC具有優異的電性能特性，包括高擊穿電壓、高電子遷移率和高熱穩定性。因此具有更高的開關速度和更低的開關損耗。

MOSFET的開關狀態一般分為兩種：截止和導通。

當柵極電壓高于一定閾值時，MOSFET處于導通狀態；

當柵極電壓低于一定閾值時，MOSFET處于截止?fàn)顟B(tài)。

在實際應用中，SIC MOSFET一般需要通過控制柵極電壓進行開關行為。通過控制柵極電壓的高低，可以實現SiC MOSFET的開關控制。

由于其優異的開關特性，SiC MOSFET適用于高速開關電路中。不過，器件的開關行為中必然會帶一定的損耗。一般提到開關損耗的情況，器件本身就是其中一個重要因素，但工作條件與外部電路情況也是影響高速SiC MOSFET開關特性的關鍵因素。

一般來說，工作條件會影響MOSFET的導通和截止特性。繼而影響開關速度和損耗，而外部電路則會影響MOSFET的開關速度和損耗。

1. 工作條件：電壓、電流、溫度等。

2. 外部電路：包括驅動電路、負載電路等，

3. 開關損耗由以下幾個方面影響：

1. 開關頻率：開關頻率越高，開關損耗越大。

2. 開關電壓：開關電壓越高，開關損耗越大。

3. 開關電流：開關電流越大，開關損耗越大。

除了以上講的影響因素以外，影響器件行為和使用的重要因素還存在MOSFET的靜態特性、動態特性以及溫度特性等其它因素。

1. SiC MOSFET

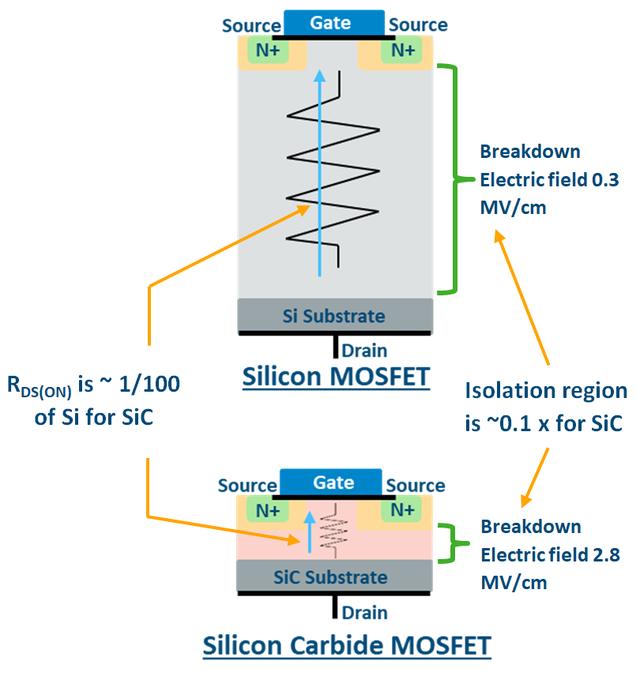

碳化硅（SiC）作為第三代半導體材料，相比于傳統的硅（Si）具有耐高壓、耐高頻、耐高溫等優勢。首先，碳化硅（SiC）的擊穿電壓為硅（Si）的8-10倍，能夠承受更大的電流和電壓，帶來更小尺寸的產品設計和更好效率。其次，碳化硅（SiC）不存在電流拖尾現象，能夠提高元件的開關速度，是硅（Si）開關速度的3-10倍，從而適用于更高頻率和更快的開關速度。最后，碳化硅（SiC）擁有非常高的導熱率，相較硅（Si）來講，能在更高的溫度下工作。

特點

具有高溫工作、 高阻斷電壓、低損耗、開關速度快等優勢

應用領域

主要集中在電力電子領域，包括光伏、新能源汽車、充電樁、風電、軌道交通等。
